การศึกษาสภาวะแรงตึงที่เหมาะสมที่ใช้พันขดลวดหม้อแปลงไฟฟ้า

ชื่อผู้ทำโครงงาน
บารมี ศรีธรรมานุสาร
ชื่ออาจารย์ที่ปรึกษา
ผศ.ดร.สุพัฒน์พงษ์ ดำรงรัตน์ และ ผศ.ดร.ตวงรักษ์ นันทวิสารกุล
สถาบันการศึกษา
คณะวิทยาศาสตร์ มหาวิทยาลัยเทคโนโลยีพระจอมเกล้าธนบุรี
รางวัลที่ได้รับ
-
ระดับชั้น
ปริญญาโทขึ้นไป
หมวดวิชา
ฟิสิกส์
วัน/เดือน/ปี ทำโครงงาน
01 มกราคม 2541

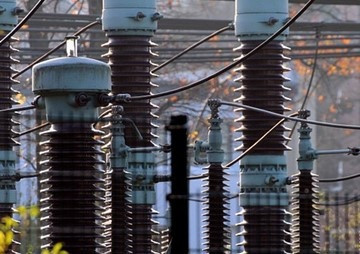

การศึกษาสภาวะแรงตึงที่เหมาะสมที่ใช้พันขดลวดหม้อแปลงไฟฟ้า รูปภาพ 1
บทคัดย่อ

การพันขดลวดหม้อแปลงไฟฟ้า ต้องมีการกำหนดแรงตึงของลวดเพื่อมิให้เกิดการโป่งพองของขดลวดและสิ้นเปลืองลวดตัวนำเมื่อแรงตึงน้อยไป หรือเกิดการฉีกขาดของฉนวนและเกิดการลัดวงจรเมื่อแรงตึงมากไป ในการควบคุมแรงตึงของเส้นลวดนั้นจะใช้ไม้คอร์กหนีบบนเส้นลวด เนื่องจากเป็นวัสดุที่มีเนื้ออ่อนไม่ทำลายฉนวนหุ้มเส้นลวด แต่มีข้อเสียที่เกิดการสึกหรอเร็วทำให้แรงตึงในการพันเส้นลวดเกิดการเปลี่ยนแปลงลดลงตลอดเวลา ต้องมีการปรับค่าแรงบีบบ่อยๆ และส่งผลให้ขดลวดโป่งพอง เนื่องจากแรงบีบเส้นลวดที่ใช้กันในทางปฏิบัติจะให้แรงตึงกับเส้นลวดจนมีความเค้นประมาณ 3 กิโลกรัมต่อตารางมิลลิเมตร การแก้ปัญหา คือพยายามใช้ค่าความเค้นที่สูงขึ้นในการพันขดลวด เพื่อว่าเมื่อแรงบีบลดลงจะไม่ต่ำจนให้ลวดเกิดการโป่งพองการเพิ่มความเค้นด้วยความปลอดภัยต้องทดสอบว่า ความเค้นที่เพิ่มส่งผลต่อการฉีกขาดของฉนวนที่หุ้มลวดทองแดงหรือไม่ และทำให้ฉนวนกระดาษที่คั่นระหว่างชั้นขดลวดเกิดความเสียหายหรือไม่ และเส้นลวดเกิดการยืดตัวจนมีค่าความต้านทานสูงขึ้นเกินขีดกำหนดหรือไม่ โดยได้ทดลองกับลวดขนาดเส้นผ่านศูนย์กลาง 0.6, 0.8 และ 1.0 มิลลิเมตร พบว่าสามารถเพิ่มความเค้นของเส้นลวดขณะพันได้ถึงราว 7 กิโลกรัมต่อตารางมิลลิเมตร โดยคุณภาพของลวดที่ได้ไม่ต่ำกว่ามาตรฐาน และไม่เกิดความเสียหายต่อฉนวนส่วนอื่นๆ นอกจากนี้ยังได้หาแนวทางประยุกต์ใช้อุปกรณ์เบรกนิวแมติกส์มาควบคุมแรงตึงที่ใช้ในการพันขดลวดให้มีค่าคงที่

หัวเรื่อง และคำสำคัญ
แรงตึง,พัน,ขดลวด,หม้อแปลง,ไฟฟ้า
ประเภท
Text
ประเภท แบ่งตามผลผลิต สสวท.
โครงงาน
รูปแบบการนำเสนอ แบ่งตามผลผลิต สสวท.
สื่อสิ่งพิมพ์ในรูปแบบดิจิทัล
ลิขสิทธิ์
คณะวิทยาศาสตร์ มหาวิทยาลัยเทคโนโลยีพระจอมเกล้าธนบุรี
วันที่เสร็จ
วันพฤหัสบดี, 01 มกราคม 2541
ผู้แต่ง หรือ เจ้าของผลงาน
บารมี ศรีธรรมานุสาร
ระดับชั้น
ม.4
ม.5
ม.6
กลุ่มเป้าหมาย
ครู
นักเรียน
