การหักเหของแสง

โดย :
วีทิต วรรณเลิศลักษณ์
เมื่อ :
วันพุธ, 14 มิถุนายน 2560
Hits
841145

การหักเหของแสง (Refraction)

เกิดจากการที่แสงเคลื่อนที่ผ่านตัวกลางที่มีความหนาแน่นต่างกัน เป็นผลทำให้ทิศทางของแสงเปลี่ยนแปลงไปด้วย ซึ่งในขณะที่แสงเกิดการหักเหก็จะเกิดการสะท้อนของแสงขึ้นพร้อมๆ กันด้วย ดังรูป

เมื่อแสงเดินทางผ่านวัตถุหรือตัวกลางโปร่งใส เช่น อากาศ แก้ว น้ำ พลาสติกใส แสงจะสามารถเดินทางผ่านได้เกือบหมด เมื่อแสงเดินทางผ่านตัวกลางชนิดเดียวกัน แสงจะเดินทางเป็นเส้นตรงเสมอ แต่ถ้าแสงเดินทางผ่านตัวกลางหลายตัวกลาง แสงจะหักเห

สาเหตุที่ทำให้แสงเกิดการหักเห

เกิดจากการเดินทางของแสงจากตัวกลางหนึ่งไปยังอีกตัวกลาง หนึ่งซึ่งมีความหนาแน่นแตกต่างกัน จะมีความเร็วไม่เท่ากันด้วย โดยแสงจะเคลื่อนที่ในตัวกลางโปร่งกว่าได้เร็วกว่าตัวกลางที่ทึบกว่า เช่น ความเร็วของแสงในอากาศมากกว่าความเร็วของแสงในน้ำ และความเร็วของแสงในน้ำมากกว่าความเร็วของแสงในแก้วหรือพลาสติกการที่แสงเคลื่อนที่ผ่านอากาศและแก้วไม่เป็นแนวเส้นตรง เดียวกันเพราะเกิดการหักเหของแสง โดยแสงจะเดินทางจากตัวกลางที่มีความหนาแน่นน้อยกว่า ( โปร่งกว่า) ไปยังตัวกลางที่มีความหนาแน่นมากกว่า ( ทึบกว่า) แสงจะหักเหเข้าหาเส้นปกติ ในทางตรงข้าม ถ้าแสงเดินทางจากยังตัวกลางที่มีความหนาแน่นมากกว่า ไปยังตัวกลางที่มีความหนาแน่นน้อยกว่า แสงจะหักเหออกจากเส้นปกติ

ดรรชนีหักเหของตัวกลาง (Index of Refraction)

การเคลื่อนที่ของแสงในตัวกลางต่างชนิดกันจะมีอัตราเร็วต่างกัน เช่น ถ้าแสงเคลื่อนที่ในอากาศจะมีอัตราเร็วเท่ากับ 300,000,000 เมตรต่อวินาที แต่ถ้าแสงเคลื่อนที่ในแก้วหรือพลาสติกจะมีอัตราเร็วประมาณ 200,000,000 เมตรต่อวินาที การเปลี่ยนความเร็วของแสงเมื่อผ่านตัวกลางต่างชนิดกัน ทำให้เกิดการหักเห อัตราเร็วของแสงในสุญญากาศต่ออัตราเร็วของแสงในตัวกลางใดๆ เรียกว่า ดรรชนีหักเหของตัวกลาง นั้น
ดรรชนีหักเหของตัวกลาง = อัตราเร็วของแสงในสุญญากาศ/ อัตราเร็วของแสงในตัวกลางใด ๆ
( อัตราเร็วของแสงในสุญญากาศ = 3 x 108เมตร / วินาที)การหักเหของแสงทำให้เรามองเห็นภาพของวัตถุอันหนึ่งที่จมอยู่ในก้นสระ ว่ายน้ำอยู่ตื้นกว่าความเป็นจริง ที่เป็นเช่นนี้ก็เพราะว่า แสงจากก้นสระว่ายน้ำจะหักเหเมื่อเดินทางจากน้ำสู่อากาศ ทั้งนี้เพราะความเร็วของแสงที่เดินทางในอากาศเร็วกว่าเดินทางในน้ำ จึงทำให้เห็นภาพของวัตถุอยู่ตื้นกว่าความเป็นจริง

ผลที่เกิดขึ้นจากการหักเหของแสง

เมื่อมองที่อยู่ในน้ำโดยนัยน์ตาของเราอยู่ในอากาศ จะทำให้มองเห็นวัตถุตื้นกว่าเดิม นอกจากนี้นักเรียนอาจจะเคยสังเกตุว่าสระว่ายน้ำหรือถังใส่น้ำจะมองดูตื้น กว่าความเป็นจริง เพราะแสงต้องเดินทางผ่านน้ำและอากาศแล้วจึงหักเหเข้าสู่นัยน์ตา

*มิราจ( Mirage ) เป็น ปรากฏการณ์เกิดภาพลวงตา ซึ่ง บางครั้งในวันที่อากาศ เราอาจจะมองเห็นสิ่งที่เหมือนกับสระน้ำบนถนน ที่เป็นเช่นนั้นเพราะว่ามีแถบอากาศร้อนใกล้ถนนที่ร้อน และแถบอากาศที่เย็นกว่า (มีความหนาแน่นมากกว่า) อยู่ข้างบน รังสีของแสงจึงค่อยๆ หักเหมากขึ้น เข้าสู่แนวระดับ จนในที่สุดมันจะมาถึงแถบอากาศร้อนใกล้พื้นถนนที่มุมกว้างกว่ามุมวิกฤต จึงเกิดการสะท้อนกลับหมดนั่นเอง

รุ้ง (Rainbow) เป็นปรากฏการณ์ทางธรรมชาติที่มักเกิดตอนหลังฝนตกใหม่ ยิ่งเฉพาะมีแดดออกด้วย ซึ่งปรากฏการณ์ดังกล่าวเกิดจากแสงแดดจากดวงอาทิตย์ที่ส่องลงมากระทบกับหยด น้ำฝนหรือละอองน้ำ แล้วจะเกิดการหักเหและการสะท้อนของแสงทำให้เกิดเป็นแถบสีบนท้องฟ้า โดยการหักเหของแสงในหยดน้ำนั้นจะแยกสเปกตรัมของแสงขาวจากแสงแดดออกเป็นแถบสี ต่างๆ

สิ่งควรทราบเกี่ยวกับการหักเหของแสง

- ความถี่ของแสงยังคงเท่าเดิม ส่วนความยาวคลื่น และความเร็วของแสงจะไม่เท่าเดิม
- ทิศทางการเคลื่อนที่ของแสง
จะอยู่ในแนวเดิมถ้าแสงตกตั้งฉากกับผิวรอยต่อของตัวกลาง
จะไม่อยู่ในแนวเดิมถ้าแสงไม่ตกตั้งฉากกับผิวรอยต่อของตัวกลาง

กฎการหักเหของแสง

1. รังสีตกกระทบ เส้นแนวฉาก และรังสีหักเห อยู่ในระนาบเดียวกัน
2. สำหรับตัวกลางคู่หนึ่ง ๆ อัตราส่วนระหว่างค่า sin ของมุมตกกระทบ ในตัวกลางหนึ่งกับ
ค่า sin ของมุมหักเหในอีกตัวกลางหนึ่ง มีค่าคงที่เสมอจากกฎข้อ 2 สเนลล์นำมาตั้งเป็นกฎของสเนลล์ได้ดังนี้

และ

n = c/v

v = ความเร็วของแสง ในตัวกลางใด ๆ เมตร/วินาที
n = ดัชนีหักเหของแสงในตัวกลาง(ไม่มีหน่วย)
หรือ คือ ดัชนีหักเหสัมพัทธ์ระหว่างตัวกลางที่ 2 เทียบกับตัวกลางที่ 1
c = ความเร็วแสงในสุญญากาศ ( 3 X 108m/s )นั่นคือ ตัวกลางที่มีค่าดัชนีหักเหของแสงน้อย (ความหนาแน่นน้อย) แสงจะเคลื่อนที่ด้วยความเร็วสูง
ตัวกลางที่มีค่าดัชนีหักเหของแสงมาก (ความหนาแน่นมาก) แสงจะเคลื่อนที่ด้วยความต่ำ
ข้อควรจำ n อากาศ = 1
ส่วน n ตัวกลางอื่น ๆ > 1 เสมอ

การหักเหของแสงเกิดขึ้นได้ 2 แบบ คือ

1.การหักเหเข้าหาเส้นแนวฉาก เกิดขึ้นเมื่อ
– แสงเดินทางจากตัวกลางที่มีความหนาแน่นน้อยไปสู่ตัวกลางที่มีความหนาแน่นมาก
– แสงเดินทางจากตัวกลางที่มีดัชนีหักเหน้อยไปสู่ตัวกลางที่มีดัชนีหักเหมาก
– แสงเดินทางจากตัวกลางที่มีความเร็วมากไปสู่ตัวกลางที่มีความเร็วน้อย

2. การหักเหออกจากเส้นแนวฉาก เกิดขึ้นเมื่อ
– แสงเดินทางจากตัวกลางที่มีความหนาแน่นมากไปสู่ตัวกลางที่มีความหนาแน่นน้อย
– แสงเดินทางจากตัวกลางที่มีดัชนีหักเหมากไปสู่ตัวกลางที่มีดัชนีหักเหน้อย
– แสงเดินทางจากตัวกลางที่มีความเร็วน้อยไปสู่ตัวกลางที่มีความเร็วมาก

มุมวิกฤติและการสะท้อนกลับหมด

มุมวิกฤติ คือมุมตกกระทบที่ทำให้มุมหักเหเท่ากับ 900จะเกิดมุมวิกฤติได้เมื่อ- แสงเดินทางจากตัวกลางที่มีความหนาแน่นมากไปสู่ตัวกลางที่มีความหนาแน่นน้อย
– แสงเดินทางจากตัวกลางที่มีดัชนีหักเหน้อยไปสู่ตัวกลางที่มีดัชนีหักเหมาก
– แสงเดินทางจากตัวกลางที่มีความเร็วมากไปสู่ตัวกลางที่มีความเร็วน้อยการสะท้อนกลับหมดจะเกิดขึ้นในกรณีที่มุมตกกระทบโตกว่ามุมวิกฤติ ขณะที่เกิดการสะท้อนกลับหมด จะไม่มีแสงผ่านเข้าไปสู่ตัวกลางที่ 2 เลย

ให้จุดกำเนิดแสงอยู่ที่ S จะมีแสงออกจากจุด S นี้ไปยังจุดต่าง ๆ ของผิวแก้ว ดังรูป
ที่จุด A แสงจะพุ่งออกจากแก้วไปยังอากาศโดยไม่มีการหักเห ที่
ที่จุด B จะมีการหักเหเล็กน้อย และมีบางส่วนสะท้อนกลับมาในแก้ว
ที่จุด C จะมีการหักเหมากขึ้นเล็กน้อย และมีบางส่วนสะท้อนกลับมาในแก้ว
ที่จุด D จะไม่มีการหักเห แสงจากจุด S ทั้งหมดจะสะท้อนกลับมาในแก้ว ณ. จุดนี้จะเรียกมุมθcว่า มุมวิกฤต (Critical angle) ทำให้เกิดปรากฏการณ์ การสะท้อนกลับหมด (Total reflection) หาค่ามุมθcได้จากสมการ

θc= sin-1(n2/n1)

ความลึกจริงความลึกปรากฏเป็นปรากฏการณ์ที่ผู้สังเกต มองดูวัตถุซึ่งอยูในตัวกลางที่ต่างจากตาของผู้สังเกต แล้วทำให้มองเห็นภาพที่ปรากฏอยู่คนละตำแหน่งกับวัตถุจริงซึ่งเกิดจากการหักเหของแสง

การที่ตาของคนจะมองเห็นภาพได้ จะต้องมีรังสีของแสงออกจากวัตถุเดินทางเข้าสู่ตาคน แต่เนื่องจากแสงเดินทางผ่านตัวกลางที่ต่างกันจึงทำให้เกิดมุมหักเห ทำให้ทางเดินแสงเปลี่ยนไป เมื่อแสงเข้าสู่ตาทำให้ผู้มองเห็นภาพที่ปรากฏไม่ได้อยู่ที่ตำแหน่งเดียวกับวัตถุจริง ทำให้เกิดปรากฏการณ์ความลึกจริงและลึกปรากฏ

การคำนวณ ความลึกจริง ความลึกปรากฏ1. การมองเอียง

2. การมองตรง

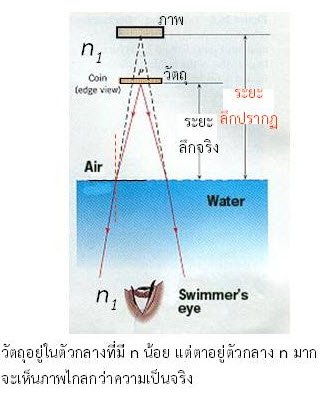

ถ้าวัตถุอยู่ในตัวกลาง(nว) ที่มีค่าค่าดรรชนีหักเหแสงมาก ตาผู้สังเกตอยู่ในตัวกลาง(nต) ที่มีดรรชนีหักเหแสงน้อย ผลคือจะเห็นภาพอยู่ใกล้ผิวรอยต่อตัวกลาง(ถ้าคนอยู่ในอากาศ มองวัตถุที่อยู่ในน้ำจะเห็นภาพอยู่ตื้นกว่าปกติ) ถ้าในทางกลับกันวัตถุอยู่ในตัวกลาง(nว) ที่มีค่าค่าดรรชนีหักเหแสงน้อย ตาผู้สังเกตอยู่ในตัวกลาง(nต) ที่มีดรรชนีหักเหแสงมาก ผลคือจะเห็นภาพอยู่ใกลผิวรอยต่อตัวกลางมากขึ้น(ถ้าคนดำน้ำ มองวัตถุที่อยู่ในอากาศ จะเห็นภาพอยู่สูงจากผิวน้ำมากกว่าปกติ)
