แม่เหล็กไฟฟ้า (Electromagnetics)

โดย :
C.Sitthisak
เมื่อ :
วันอาทิตย์, 11 มิถุนายน 2560
Hits
239848
  • 1. Introduction
  • 2. สมบัติของคลื่นแม่เหล็กไฟฟ้า
  • 3. คลื่นวิทยุ
  • 4. คลื่นโทรทัศน์และไมโครเวฟ
  • 5. รังสีอินฟาเรด
  • 6. แม่เหล็กและสนามแม่เหล็ก
  • 7. ทฤษฎีแม่เหล็ก
  • 8. แรงแม่เหล็ก
  • 9. การเคลื่อนที่ของอนุภาคในสนามแม่เหล็ก
  • 10. สนามแม่เหล็ก
  • 11. แรงแม่เหล็กที่กระทำอนุภาคที่มีประจุซึ่งเคลื่อนที่ในสนามแม่เหล็ก
  • 12. การเคลื่อนที่ของประจุในสนามแม่เหล็กและสนามไฟฟ้า
  • 13. แรงแม่เหล็กที่กระทำต่อลวดตัวนำที่มีกระแสไฟฟ้า
  • 14. แรงแม่เหล็กระหว่างลวดตัวนำสองเส้นที่มีกระแสไฟฟ้าไหลผ่านและขนานกัน
  • 15. ทอร์กที่กระทำต่อขดลวดที่มีกระแสไหลผ่าน
  • - All pages -

คลื่นแม่เหล็กไฟฟ้า

จากการศึกษาเกี่ยวกับไฟฟ้าสถิต ไฟฟ้ากระแสและไฟฟ้า แม่เหล็ก สรุปหลักการ ที่สำคัญได้ดังนี้ คือ

1. เมื่อมีประจุอิสระจะทำให้เกิดสนามไฟฟ้ารอบๆประจุอิสระ โดยความเข้มของสนาม

ไฟฟ้า ณ ตำแหน่งใดๆจะแปรผกผันกับระยะทางกำลังสองจากประจุไฟฟ้านั้น (กฎของคูลอมบ์)

2. เมื่อมีประจุไฟฟ้าเคลื่อนที่ในตัวนำไฟฟ้า ย่อมมีสนามแม่เหล็กเกิดขึ้นรอบๆตัวนำ โดยทิศของสนามแม่เหล็กจะวนรอบตัวนำและตั้งฉากกับทิศของกระแส ซึ่งเออร์สเตด เป็นผู้ค้นพบ

3. เมื่อมีการเปลี่ยนแปลงสนามแม่เหล็กย่อมมีการเหนี่ยวนำ ทำให้เกิดกระแสไฟฟ้าขึ้น แสดงว่าได้มีการเหนี่ยวนำให้เกิดสนามไฟฟ้าในตัวนำ ซึ่งผู้ค้นพบปรากฎการณ์นี้คือ ฟาราเดย์

จากหลักการทั้งสาม แมกซ์เวลล์ได้รวบรวมให้อยู่ในรูปสมการทางคณิตศาสตร์ชั้นสูง และได้เสนอเป็นสมมติฐานออกมาว่า

1. ถ้ามีการเปลี่ยนแปลงสนามแม่เหล็กจะทำให้เกิดสนามไฟฟ้ารอบๆการเปลี่ยนแปลงสนามแม่เหล็กนั้น

2. ถ้ามีการเปลี่ยนแปลงสนามไฟฟ้าจะทำให้เกิดสนามแม่เหล็กรอบๆการเปลี่ยนแปลงสนามไฟฟ้านั้น

การเกิดคลื่นแม่เหล็กไฟฟ้า

แมกซ์เวลล์ได้เสนอต่อไปว่า ถ้ามีการเปลี่ยนแปลงทั้งสนามแม่เหล็กและสนามไฟฟ้าพร้อมกันและต่อเนื่องแล้ว จะเป็นผลให้การเหนี่ยวนำสนามไฟฟ้าและสนามแม่เหล็กแผ่ออกไปเป็นคลื่นแม่เหล็กไฟฟ้า ด้วยความเร็วเท่ากับความเร็วแสง และแมกซ์เวลล์สรุปว่า แสงคือคลื่นแม่เหล็กไฟฟ้า

การแผ่กระจายของคลื่นแม่เหล็กไฟฟ้าเปรียบเทียบได้กับการแผ่กระจายของคลื่นน้ำที่แผ่ออกจากจุดที่กระทุ่มน้ำ โดย สมมติให้ ลวดตัวนำ คู่หนึ่งเป็นแหล่งกำเนิดคลื่น ที่ต่อกับแหล่งกำเนิดไฟฟ้ากระแสสลับ สมมติว่ามีเพียงประจุเดียวอยู่ที่ลวดตัวนำแต่ละเส้น แหล่งกำเนิดไฟฟ้ากระแสสลับทำให้ประจุบวกและลบเคลื่อนที่ในตัวกลับไปกลับมา เป็นผลให้เกิดคลื่นแม่เหล็กไฟฟ้าแผ่ออกมา

การเกิดคลื่นแม่เหล็กไฟฟ้าตามหลักของแมกซ์เวลล์ อธิบายได้ว่า เกิดจากการเคลื่อนที่ของประจุที่ถูกเร่ง ทำให้เกิดคลื่นแม่เหล็กไฟฟ้าแผ่ออกจากลวดตัวนำทุกทิศทาง ยกเว้นทิศที่อยู่ในแนวเส้นตรงเดียวกับลวดตัวนำนั้น

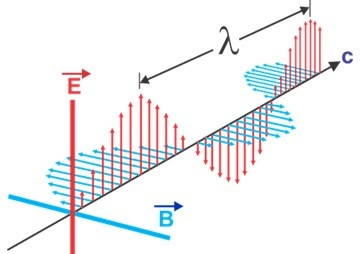

เมื่อพิจารณาการเปลี่ยนแปลงของสนามแม่เหล็กและสนามไฟฟ้า จะพบว่ามีการเปลี่ยนแปลงพร้อมกัน กล่าวคือ สนามทั้งสองจะมีค่าสูงสุดพร้อมกันและต่ำสุดพร้อมกัน นั่นคือ ทั้งสนามไฟฟ้าและสนามแม่เหล็กมีเฟสตรงกัน โดยทิศของสนามไฟฟ้าจะตั้งฉากกับทิศของสนามแม่เหล็ก และสนามทั้งสองมีทิศตั้งฉากกับทิศการเคลื่อนที่ของคลื่น

สรุปลักษณะของคลื่นแม่เหล็กไฟฟ้า

1. การเปลี่ยนแปลงค่าของสนามแม่เหล็กและสนามไฟฟ้าเกิดขึ้นพร้อมกัน ดังนั้นสนามทั้งสองจึงมีค่าสูงสุดและต่ำสุดพร้อมๆกัน หรือมีเฟสตรงกัน

2. ทิศของสนามแม่เหล็กและทิศของสนามไฟฟ้าจะตั้งฉากซึ่งกันและกัน และตั้งฉากกับทิศการเคลื่อนที่ของคลื่นซึ่งมีลักษณะเป็นคลื่นตามขวาง

3. ณ บริเวณใดมีคลื่นไฟฟ้าผ่านบริเวณนั้นจะมีสนามแม่เหล็กและสนามไฟฟ้าทันที

4. อนุภาคที่มีประจุเคลื่อนที่ด้วยความเร็วไม่คงที่ จะมีการปล่อยคลื่นแม่เหล็กไฟฟ้าออกมา

การทดลองของเฮิรตซ์

เฮิรตซ์ ได้ทดลองเพื่อพิสูจน์ทฤษฎีคลื่นแม่เหล็กไฟฟ้าของแมกซ์เวลล์ โดยใช้ขดลวดเหนี่ยวนำที่ให้ค่าความต่างศักย์สูงเชื่อมต่อกับโลหะทรงกลม 2 ลูกซึ่งวางใกล้กันมาก จะมีหน้าที่คล้ายกับตัวเก็บประจุ อุปกรณ์ชิ้นนี้คล้ายกับวงจร LC ของเครื่องส่งคลื่นวิทยุ การออสซิลเลตของคลื่นทำได้โดย ป้อนความต่างศักย์เป็นช่วงคลื่นสั้นๆ เข้าไปที่ขดลวดตัวนำ จะเกิดคลื่นแม่เหล็กไฟฟ้าที่ความถี่ประมาณ 100 MHz จากนั้นเฮริตซ์สร้างวงจรขึ้นมาอีกวงหนึ่ง ประกอบด้วยขดลวดเพียงขดเดียว ที่ปลายขดลวดมีทรงกลมตัวนำวางไว้ใกล้กัน วงจรชุดนี้ทำหน้าที่คล้ายเครื่องรับคลื่น

เฮิรตซ์พบอีกว่าวงจรรับคลื่น จะสามารถรับคลื่นได้ก็ต่อเมื่อ ความถี่ที่ส่งมานั้นเป็นความถี่รีโซแนนซ์ของวงจรรับคลื่นพอดี ถ้าความต่างศักย์บนขดลวดชุดรับคลื่นมีค่าสูง จะทำให้เกิดประกายไฟข้ามไปมาระหว่างทรงกลมทั้งสอง

การทดลองนี้แสดงให้เห็นว่า พลังงานสามารถส่งผ่านจากที่หนึ่งไปยังที่หนึ่งได้โดยอยู่ในรูปคลื่นแม่เหล็กไฟฟ้า


Return to contents



Return to contents





Return to contents





Return to contents





Return to contents



Return to contents




Return to contents


Return to contents





Return to contents




Return to contents


Return to contents


Return to contents


Return to contents



Return to contents





Return to contents
Previous Page 1 / 15 Next Page
